Osadnik zawiesiny mineralnej z wewnętrznym kanałem odciążającym typ OZM-K 16...25
Aprobata Techniczna Instytutu Ochrony Środowiska w Warszawie nr AT/2012-08-0357
- W przypadku rzeczywistego zagłębienia kanalizacji większego od wartości “A” należy nadbudować separator nadstawkami regulacyjnymi
- Wszystkie urządzenia w wykonaniu najazdowym z włazami Ø600 w klasach obciążenia C250 lub D400.
| OZM-K | 16 | 16 Ow | 25 | 25 Ow | |
|---|---|---|---|---|---|
| Przepust. nominalna | [l/s] | 125 | 125 | 160 | 160 |
| Przepust. maksymalna | [l/s] | 1250 | 1250 | 1600 | 1600 |
| Pojemność całkowita | [l] | 16000 | 15500 | 25400 | 25000 |
| Pojemność użyteczna | [l] | 12100 | 11800 | 18300 | 18500 |

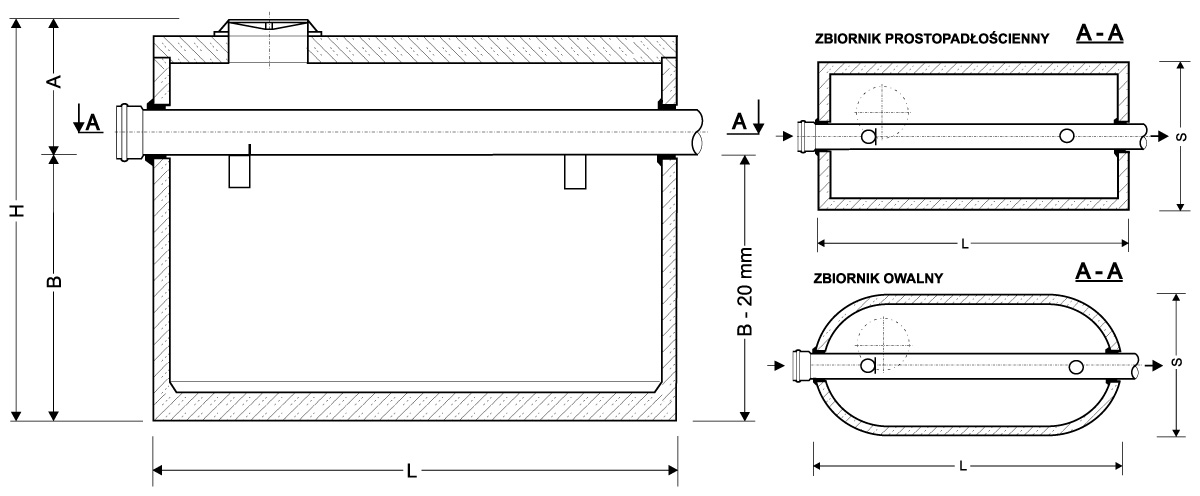

| Długość L | [mm] | 3660 | 3700 | 5660 | 5500 |
| Szerokość S | [mm] | 2360 | 2500 | 2360 | 2500 |
| Wysokość H | [mm] | 2800 | 2900 | 2800 | 2900 |
| Wysokość A | [mm] | 1700 | 1700 | 1700 | 1700 |
| Dopływ/Odpływ max. | [mm] | 1200 | 1200 | 1200 | 1200 |
| Zagłębienie dna zbiornika B | [mm] | 1100 | 1200 | 1100 | 1200 |
| Masa jednostkowa | [kg] | 14000 | 12200 | 20000 | 17200 |
| Masa całkowita | [kg] | 18300 | 16500 | 26600 | 23600 |
Przykładowy sposób oznaczania osadnika typu OZM-K
OZM-K – typoszereg
16 –pojemność nominalna [m3]
Ow – zbiornik owalny
